enwilec Tierdusche gegen Hitzestress

Produkte


Grundsätzliches zur Technik:
  • Vorhandene Ventilatoren und Steuergeräte werden über Leistungsteile, Relais oder Schaltschütze angeschlossen. In seltenen Fällen sind die vorhandenen Einrichtungen dafür nicht geeignet. Bitte vorher prüfen!
  • Technische Änderungen und Erweiterungen vorbehalten.
  • Verkabelung für 230VAC und 24VDC in getrennten Leitungen! Stärke der Leitungen muß vom Fachmann berechnet werden!
  • Elektrische Arbeiten dürfen nur von Elektrofachkräften ausgeführt werden.



1) Stallklima-Steuerung

enwilec SKS-TDL-8-4-3
Lieferumfang:
  1. Steuerung komplett im Schaltschrank, verdrahtet, voreingestellt und getestet.
  2. betriebsfertig nach Montage an der Wand und Anschluß an 230V, an Sensoren, an Dusch-Stationen, Lüftung etc..
  3. Elektrische Anschlüsse nur durch den Elektrofachmann.


Leistungsmerkmale der Stallklima-Steuerung für Tierdusche:

  1. Von 1 bis zu 4 Dusch-Stationen betreibbar.
  2. Duschzeit einstellbar (wirksam für alle 4 Stationen) von 1 bis 90 Sekunden.
  3. Sperrzeit (Pause) nach dem Duschvorgang, um Dauerduschen zu verhindern und um jedem Tier die Nutzung zu ermöglichen, einstellbar von 1 bis 120 Minuten (wirksam für alle 4 Stationen).
  4. Auslösen der Dusche durch ein Tier gezielt möglich.
  5. Auslösen und Duschvorgänge laufen für jede Station getrennt ab.
  6. Freigabe der Dusche per Hand oder per Thermostat möglich.
  7. Freigabe der Dusche über Temperatursensor (Zubehör) und einstellbare Temperatur möglich (empfohlen).
  8. Lüftungsregelung für 230V-Wechselstrom-Ventilatoren temperaturabhängig möglich.
  9. Lüftungsregelung für 400V-Drehstrom-Ventilatoren temperaturabhängig möglich.
  10. Tierdusche und Ventilatoren-Regelung sind aufeinander abgestimmt. Dies senkt die Stromkosten und sichert die Erfüllung des Bedarfs.
  11. Zur gemeinsamen Steuerung von Tierdusche, Lüftung und Curtains ist der Typ SKS-TDLC-xxx erforderlich. Bitte sehen Sie hierzu auf unsere Internetseite

    ["Stallklima für Milchvieh"]


Lüftungsregelung mit der Stallklima-Steuerung enwilec SKS-TDL-8-4-3:

  1. Steuersignale im Steuergerät enthalten.
  2. Bitte beachten, welche Lüftertechnik verwendet wird:
    entweder 230V Wechselstrom in Stufen oder stufenlos,
    oder 400V Drehstrom stufenlos.
  3. Für 230V-Wechselstrom-Ventilatoren 1 bis 8 Stufen möglich, je nach Auswahl der Anschlüsse. Bitte Erweiterungsgerät 618 AC-RE mitbestellen. Durch Auswahl der Stufen kann die "Kennlinie" (Stufen) vom Anwender ausgesucht werden. Für die stufenlose Regelung ist die Kennlinie einstellbar.
  4. Für 230V-Wechselstrom-Ventilatoren stufenlos: Steuersignal aus Steuergerät der enwilec Tierdusche verwendbar (feste Kennlinie), Antriebselektronik bauseits (Thyristorsteller oder andere Leistungselektronik)
  5. Für 400V-Drehstrom-Ventilatoren stufenlos: Steuersignal aus Steuergerät der enwilec Tierdusche verwendbar (feste Kennlinie), Antriebselektronik bauseits (Frequenzumrichter, bitte einschlägige Vorschriften beachten, um Schäden an Elektronik und an der enwilec Tierdusche zu vermeiden, unbedingt empfohlene elektronische Filter für Frequenzumrichter verwenden).


Lüftungsregelung ist jederzeit zu empfehlen! Wichtige Gründe:

  • Vermeidung von Zugerscheinungen und Erkrankungsrisiken.
  • Deutliche Einsparung von Stromkosten.

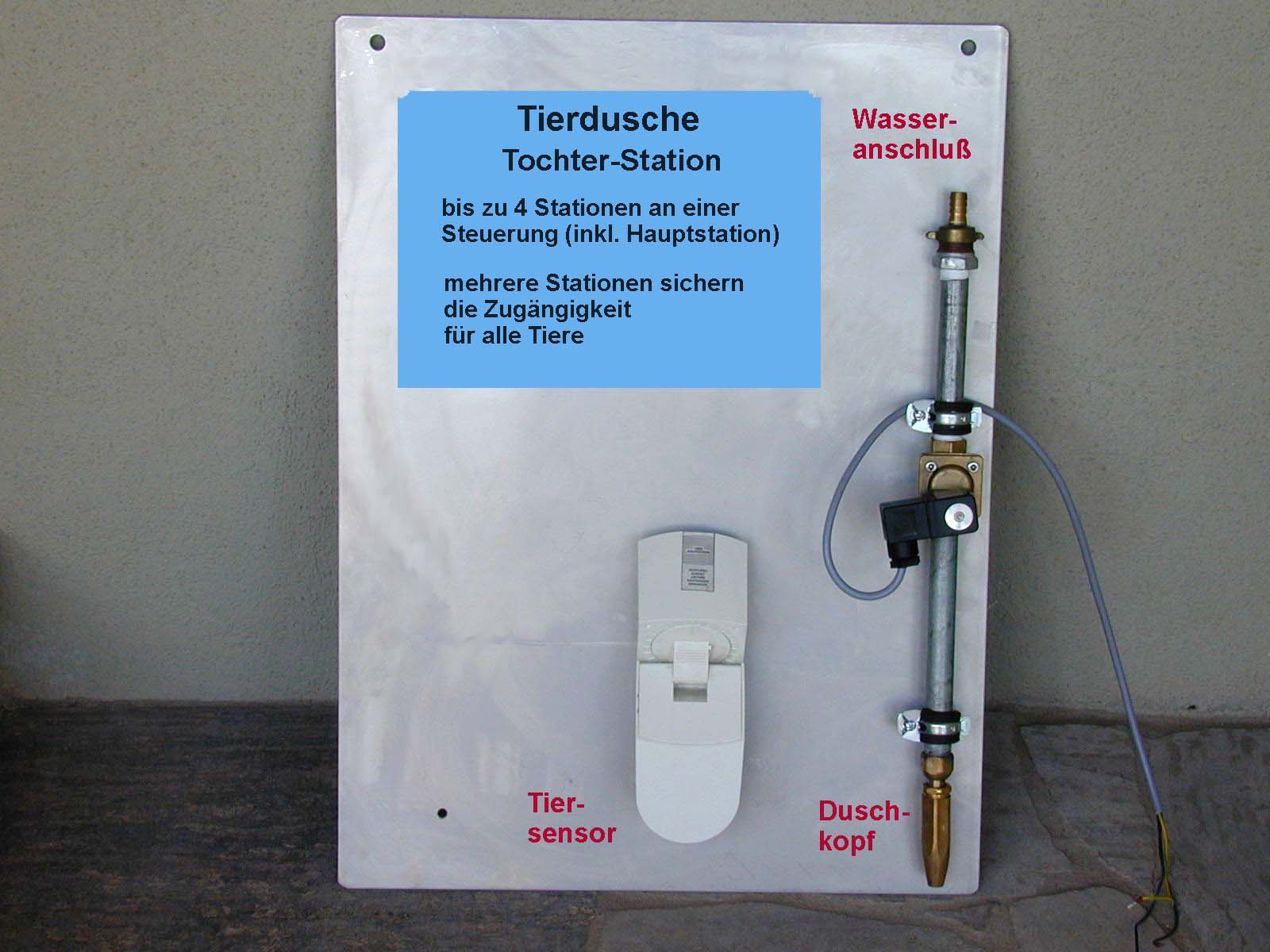

2) Dusch-Station enwilec TD-25
Lieferumfang:
  1. komplett mit Trägerblech, Aufhängeösen und Wasseranschlußstück, Tiersensor und Wassereinrichtung.
  2. betriebsfertig nach Aufhängung an der Decke oder Montage an der Wand mit Auslegerkonsolen (nicht enthalten) und Anschluß an Wasser und Anschluß an die Stallklima-Steuerung (230V und 24VDC in getrennten Leitungen).
  3. Wasserauslaß nicht für Trinkwasser geeignet.
  4. Durch den Anwender montierbar und anschließbar (elektrische Anschlüsse nur durch den Elektrofachmann, Wasseranschlüsse nur von zugelassenen Firmen).


Leistungsmerkmale der Dusch-Station:

  1. Duschzeit und Duschpause wie an der Stallklima-Steuerung eingestellt, separat ablaufend.
  2. Auslösen der Dusche durch ein Tier gezielt möglich.
  3. Freigabe der Dusche zusammen mit den anderen Stationen, z.B. abhängig von eingestellter Temperatur.
  4. Wintersperre mit aktivem Ventilschutz, von der Stallklima-Steuerung gesteuert.
  5. Elektrische Versorgung von der Stallklima-Steuerung
  6. Duschpause einstellbar von 1 bis 90 Minuten





Eigenschaften des Duschkopfes:

  1. einstellbar von stark-schmalem Strahl bis fein-breitem Sprühen (breit ist zu empfehlen).
  2. Wassertropfen bleiben groß genug, daß sie nicht von der Luft weggetragen werden.
  3. Duschkopf ist sehr einfach zu entkalken (einmal runter- und raufdrehen).



3) Temperatursensor SN-ATM1-U
Lieferumfang:
  1. 1 Temperatursensor SN-ATM1-U, in wassergeschütztem Gehäuse, für Aufputzmontage.
  2. Mit integrierter Auswerte-Elektronik, mit Ausgangssignal 0-10VDC, kalibriert, temperaturstabil
  3. Elektrische Leitung 0,5 Meter für Befestigung des Sensors am Trägerblech.
  4. Kabelverschraubungen für Einführung der elektr. Leitung in den Stallklima-Steuerung und in den Sensor.
  5. Befestigungsmaterial bauseits erforderlich (Schrauben usw.).
  6. Durch den Anwender montierbar und anschließbar (elektrische Anschlüsse nur durch den Elektrofachmann)
    oder fertig montiert, angeschlossen und getestet, wenn zusammen mit der Dusch-Station bestellt.

Leistungsmerkmale des Temperatursensors:
  1. zum Anschluß an Stallklima-Steuerung, wirksam für alle 4 Stationen
  2. Ermöglicht die Auswertung der aktuellen Temperatur für das Steuergerät.
  3. Zur automatischen Freigabe der bis zu 4 Dusch-Stationen bei 18°C bis 26°C (empfohlener Temperaturbereich, einstellbar an der Stallklima-Steuerung).
  4. Macht einen Thermostat überflüssig und schafft mehr Möglichkeiten.
  5. Erforderlich für Lüftungsregelung.
  6. Automatischer und somit sicherer Betrieb, um bei abkühlender Umgebung die Tiere vor Erkrankungen zu schützen.




4) Thermostat SN-TR040U
Lieferumfang:
  1. 1 Thermostat SN-TR040U, wassergeschützt, für Aufputzmontage.
  2. Elektrische Leitung 0,5 Meter für Befestigung des Thermostats am Trägerblech.
  3. Kabelverschraubungen für Einführung der elektr. Leitung in die Stallklima-Steuerung und in das Thermostat.
  4. Befestigungsmaterial bauseits erforderlich (Schrauben usw.).
  5. Falls die Montage an einer weiter entfernten Stelle erfolgen soll, muß die elektrische Leitung (bis zu 25m möglich) in einem Stück verwendet werden. Sie kann als Zusatz bestellt oder bauseits gestellt werden.
  6. Durch den Anwender montierbar und anschließbar (elektrische Anschlüsse nur durch den Elektrofachmann)
    oder werksseitig fertig montiert, angeschlossen und getestet, wenn zusammen mit der Dusch-Station bestellt.

Leistungsmerkmale des Thermostats:
  1. zum Anschluß an Hauptstation, wirksam für alle 4 Stationen
  2. Zur Freigabe der bis zu 4 Duschstationen bei 18°C bis 24°C (empfohlener Temperaturbereich).
  3. Nicht erforderlich, wenn Temperatursensor SN-ATM1-U verwendet wird.
  4. Automatischer und somit sicherer Betrieb, um bei abkühlender Umgebung die Tiere vor Erkrankungen zu schützen.



5) Handschalter
Lieferumfang und Leistungsmerkmale:
  1. 1 Schalter für Aufputz-Montage
  2. Wassergeschützte Ausführung
  3. Zur Freigabe der Dusch-Stationen per Hand.
  4. zum Anschluß an die Stallklima-Steuerung, wirksam für alle 4 Stationen
  5. Wird nicht oder nur als Zusatz benötigt, wenn Thermostat oder Temperatursensor verwendet werden.



Bitte beachten Sie:
Die Stallklima-Steuerung ist erhältlich als:
  1. Reine Steuerung nur für Tierduschen, ohne Lüftungs- und Curtain-/Dachfenster-Steuerungsfunktionen.
  2. Stallklima-Steuerung für Tierduschen und Lüftung (Ventilatoren), ohne Curtain-/Dachfenster-Steuerungsfunktionen.
  3. Stallklima-Steuerung für Tierduschen, Lüftung und Curtain-/Dachfenster

  4. Bitte bei Ihrer Bestellung berücksichtigen.



Technische Änderungen und Erweiterungen vorbehalten.



Sichern Sie die Milchleistung Ihrer Milchkühe !

Bestellung:

Sie können die Tierdusche bei Ihrem Händler für Landmaschinen bestellen. Falls er mit uns noch keinen Kontakt hatte, so genügt für ihn eine kurze Anfrage bei uns.
Gerne machen wir Ihnen auch ein Fix-und-Fertig-Angebot, komplett installiert und betriebsfähig. Die Abrechnung der Geräte erfolgt über den Landmaschinen-Händler Ihrer Wahl.

Gerne machen wir Ihnen auch ein Fix-und-Fertig-Angebot, komplett installiert und betriebsfähig.
